在鋰電池制造的精密領域中，涂布工序堪稱核心環節，其對極片質量和電池最終性能的影響舉足輕重。想象一下，鋰電池如同電子設備的 “心臟”，而極片則是這顆 “心臟” 的關鍵構造，涂布質量的優劣直接關乎 “心臟” 能否穩定、高效地跳動。然而，在實際生產過程中，極片涂布打皺這一棘手問題卻如影隨形，它不僅像隱藏在暗處的 “破壞者”，悄悄侵蝕著產品質量，還極大地影響了生產效率與成本控制。今天，就讓我們一同深入探尋極片涂布打皺背后的奧秘，為鋰電行業從業者提供全面且實用的應對策略。
涂布極片一旦出現打皺，其影響絕非僅僅停留在表面的不美觀。從電池性能的角度深入分析，這一問題宛如一顆 “定時炸彈”，隨時可能引發一系列嚴重后果。
極片短路的風險猶如高懸的利劍。褶皺區域的存在，使得原本應保持良好絕緣與有序排列的極片結構遭到破壞，正負極之間的距離在局部區域被異常拉近，這就為短路的發生創造了條件。一旦短路出現，電池內部的電流將失去控制，不僅會導致電池瞬間失效，還可能引發發熱、起火等更為嚴重的安全問題。
析鋰現象的出現也是打皺極片帶來的一大隱患。由于涂布不均，電極厚度在不同部位存在差異，這使得電池在充放電過程中，鋰的沉積和溶解過程無法均勻進行。部分區域鋰的沉積速度過快，便會形成鋰枝晶。鋰枝晶就像一根根尖銳的 “刺”，隨著電池的不斷充放電，它們可能會逐漸生長并穿透隔膜，最終導致正負極短路，嚴重影響電池的一致性和安全性。
而電池的循環性能下降同樣與極片打皺緊密相關。起皺的極片在電池內部無法保持穩定的結構和良好的接觸，這會導致電池在充放電過程中的反應動力學受到阻礙。隨著循環次數的增加，電池容量的衰減速度加快，循環壽命也因此大幅縮短。對于追求長壽命、高性能的鋰電池應用場景來說，這無疑是致命的打擊。
1. 漿料粘度的微妙平衡
漿料粘度宛如一個精密的天平，過高或過低都會打破涂布的均勻性。當粘度過高時，漿料仿佛變得 “粘稠厚重”，在涂布過程中難以順暢地在基材上展開，容易形成局部堆積；而粘度過低，漿料又如同 “失控的水流”，無法均勻附著在基材上，出現流掛、漏涂等現象。
解決方案：依據涂布工藝的精準要求，如同精細的調酒師一般，通過巧妙改變?nèi)軇┍壤蛱砑舆m量的增稠劑 / 稀釋劑，將漿料粘度調整至最佳范圍。同時，借助流變儀這一 “精密探測器”，仔細測試粘度曲線，確保漿料在不同剪切速率下的流動性都能與涂布工藝完美契合。
2. 固含量的精準把控
固含量的波動是引發極片打皺的重要因素之一。固含量過高，就像是在干燥的過程中給涂層施加了一股強大的 “收縮力”，涂層在干燥時收縮應力增大，導致張力不均，進而引發褶皺；而固含量過低，漿料則變得 “薄弱無力”，無法牢固地附著在基材上，甚至在涂布過程中出現滑移，使得基材受力不均，最終引發起皺。
解決方案：在漿料制備過程中，要像嚴守金庫的衛士一樣，嚴格控制漿料配方中的固含量比例。利用精密計量設備，確保每一種原料的投料都精準無誤。同時，定期對漿料的固含量進行檢測，如同醫生定期檢查病人的身體指標，一旦發現波動，及時調整攪拌和混合時間，保證漿料的均勻性。
3. 漿料分散的關鍵使命
漿料分散不均，就如同在一鍋美味的湯中出現了 “疙瘩”，顆粒局部聚集，使得涂布層局部厚度異常增加。這不僅破壞了涂層的平整度，還會引發基材的彎曲或褶皺。
解決方案：采用高效分散設備，如高速攪拌機，讓其如同強力的 “攪拌大師”，將漿料中的顆粒充分分散?；蛘咄ㄟ^優化勻漿工藝，從根本上確保漿料均勻一致，無顆粒團聚現象。
1. 基材張力的均勻之道
在涂布過程中，基材的張力如同緊繃的琴弦，任何不均勻的情況都可能導致 “走音”。橫向?qū)挿鶈芜吽删o差異或縱向松緊波動，都會使得張力分布不均，進而引發起皺。
解決方案：首先，可以嘗試更換質量更優的基材，或者適當加大基材的放卷張力，但要如同把握琴弦的松緊度一般，不可過度。同時，對于基材在生產過程中發生的形變，要及時進行檢測和矯正。
2. 基材張力的匹配之術
基材張力不匹配，就像兩個步伐不一致的人一起走路，容易出現 “磕絆”。豎向和斜向褶皺的出現，往往與基材張力不匹配密切相關。
解決方案：遵循 “基材越薄、門幅越窄，張力越小” 的原則，如同遵循自然規律一般。在設備操作上，采用恒張力放卷、錐度張力收卷的設定方式，確?；脑谡麄€涂布過程中始終處于穩定的張力狀態。
3. 基材自身形變的應對之策
不同的基材，如超薄銅鋁箔、復合銅鋁箔等，在溫度或張力的作用下，可能會像被施了魔法一樣發生不可逆的形變，從而導致橘皮或鼓起等起皺現象。
解決方案：在不影響烘干效果的前提下，適當降低熱輥或烘箱溫度，就像給發熱的病人降溫一樣。同時，減小放卷張力，適當增大收卷張力，通過調整張力的平衡，緩解基材的形變。
4. 基材塌邊的解決之法
基材輕微塌邊或許還能在降低張力和調整調節輥的作用下勉強維持生產，但嚴重塌邊就如同房屋的地基出現了大裂縫，物料經過過輥時極易出現打皺。
解決方案：果斷更換質量更高的基材物料，從根本上解決問題，確保生產的順利進行。
1. 接帶規范的重要性
接帶時的操作不當，就像在連接鏈條時沒有對齊，會導致箔帶張力不平衡，從而產生褶皺。
解決方案：嚴格按照標準操作規程進行接帶，每一個步驟都要精準無誤，確保箔帶張力平衡，如同搭建穩固的橋梁一般。
2. 穿帶正確的必要性
穿帶時未采用居中模式，就像人走路沒有走在正道上，會導致放卷機構不穩定，從而引起褶皺。
解決方案：在穿帶過程中，務必確保以居中模式穿帶，使放卷機構始終保持穩定狀態，為涂布過程的順利進行奠定基礎。
3. 張力波動的控制策略
張力輥速度設定不合理或設備電機頻率波動大，就像行駛的汽車速度不穩定，容易導致涂布過程中張力變化，引發起皺。
解決方案：首先，要確保牽引輥速度與涂布速度完美匹配，避免因速度差異引發張力波動。其次，定期檢查設備電機的運行狀態，如同檢查汽車發動機一樣，確保電機頻率波動在允許范圍內。一旦發現頻率波動異常，應及時維修或更換問題部件，如電機控制器或驅動系統。此外，安裝實時張力監控系統，就像給設備安裝了一個 “智能大腦”，可在運行中實時檢測張力變化并自動調整。采用閉環控制技術，確保張力始終維持在穩定范圍內。同時，定期潤滑機械部件，減少設備磨損對張力波動的影響。檢查張力輥及其相關部件是否存在異常松動或磨損，并及時更換。
4. 加熱溫度的合理調整
當漿料固含量低和涂布層厚時，干燥漿料需要高溫和高風頻率。但在快速干燥過程中，箔材和漿料表面張力發生變化，尤其漿料受溫度影響會像受熱的面團一樣發生收縮起皺現象。
解決方案：適當降低涂布速度，同時降低加熱溫度，如同給快速奔跑的運動員減速，讓干燥過程更加平穩，避免因溫度變化過快導致極片起皺。
5. 風頻平衡的關鍵作用

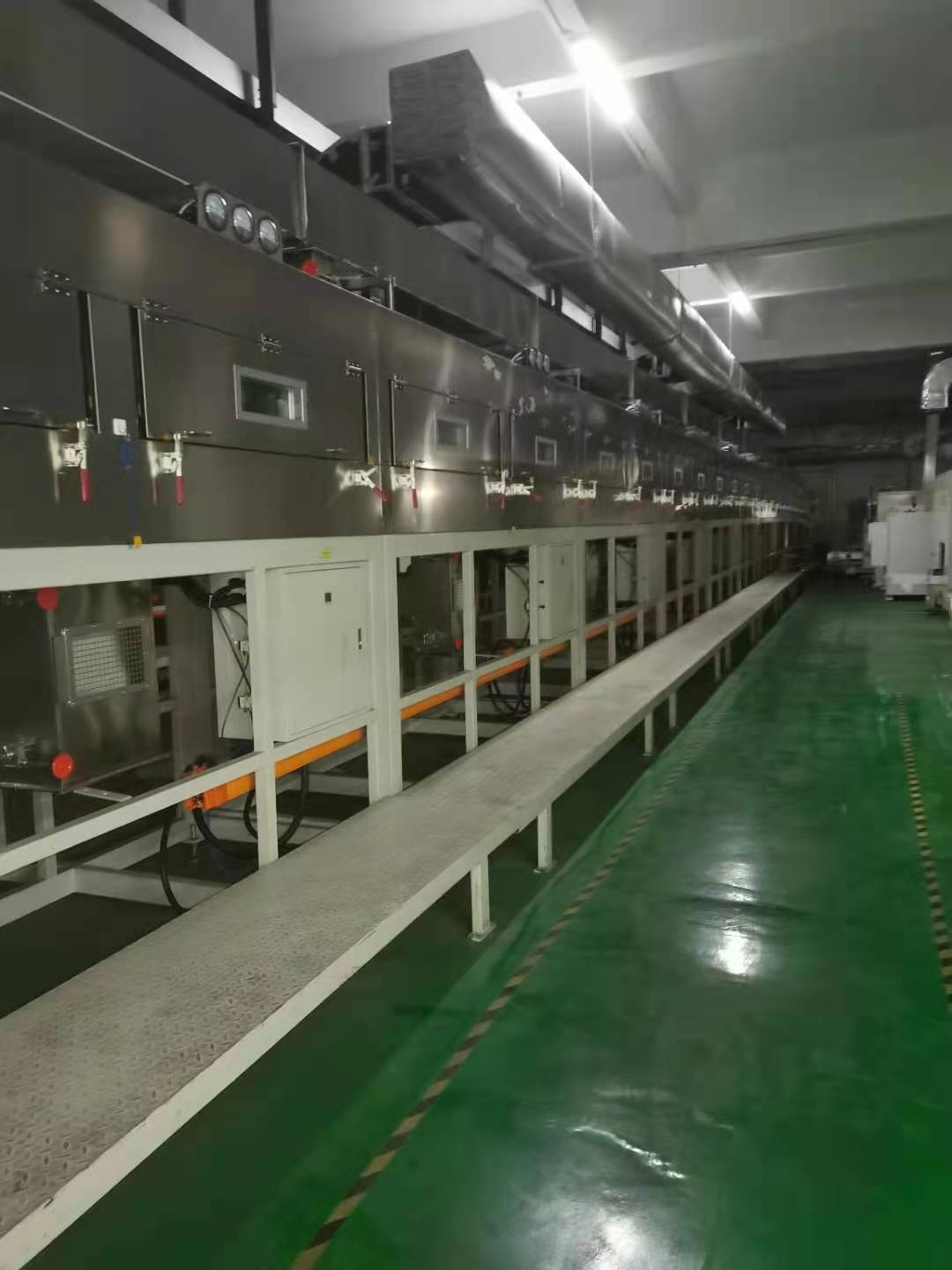

烘箱上下出風口風量不平衡，就像一陣狂風從一側吹來，會導致極片在烘箱內受力不均勻，在烘箱內抖動大，造成極片開裂，嚴重時出現打卷。
解決方案：精細調整涂布上、下風嘴開合量，如同調節水龍頭的水流大小，精確控制出風量，直至涂布帶料經過每段烘箱時都能平穩無抖動。
6. 涂層厚度的優化選擇
涂層厚度過大或黏度偏高，就像給人穿上了過于厚重的衣服，可能引發基材滑動，導致起皺。
解決方案：降低涂層厚度，或選擇黏度偏低的粘結劑，讓涂層更加輕盈、貼合，避免因涂層問題導致的起皺現象。
1. 導向輥平行度的調整
從設備安裝的角度來看，即使是精度極高的設備，在長時間運行后，由于涂布片材在運行中各張力的作用，導向輥也可能像被推搡的標桿一樣發生偏移。在實際生產中，當褶皺出現時，經驗不足的人員往往會盲目調整導向輥，卻忽視了其他真正的原因，從而使得導向輥的不平行成為影響起皺的主要問題。

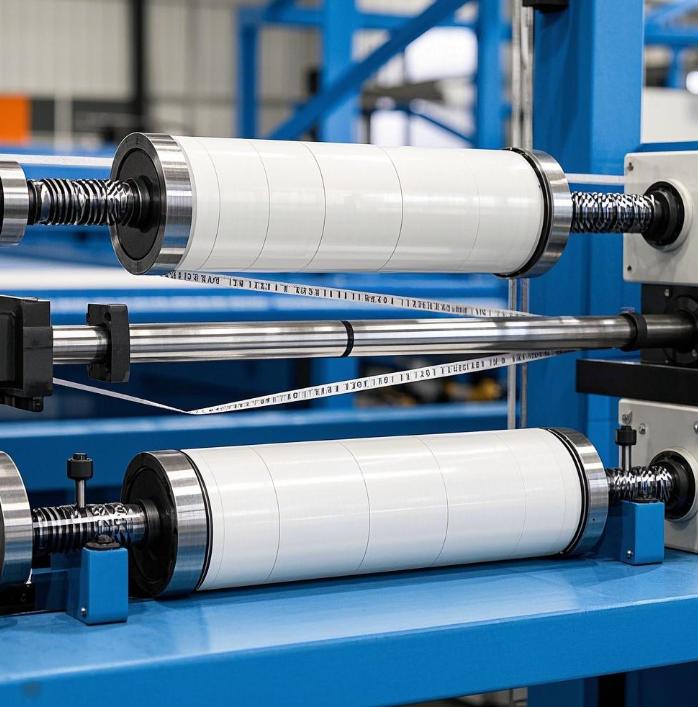

解決方案：首先，測量觀察不平行的單根導向輥的左右直徑是否一致，若不一致則需直接更換導輥；若左右直徑一致則需要進行精細調整。具體調整方法為：選擇好基準點，先通過目測初步判斷平行度，仔細觀察導向輥之間的間隙，之后再用輔助工具測量。工程上最實用的測量方法是用卷尺繞過兩根導向輥形成閉環橢圓讀取周長，根據數據差異做出相應調整，如同給設備做一次精密的 “體檢”。
2. 輥緊固螺釘?shù)臋z查與緊固
輥緊固螺釘松動，就像房子的螺絲釘松了，會導致各輥的平行狀態被破壞，此時打皺現象就會隨之出現。
解決方案：定期檢查輥緊固螺釘?shù)臓顟B(tài)，一旦發現松動，及時進行調整并緊固，確保各輥始終保持在穩定的平行狀態。
3. 輥面質量的維護
輥面粗糙度超差，不夠光滑，有明顯的加工紋理，就像道路表面坑洼不平，會造成箔帶打皺。如果是背輥及各過輥表面粘有異物，也會影響涂布效果。
解決方案：對于輥面粗糙度超差的情況，請廠家給予更換。如果是輥面粘有異物，需要及時清理，并注意在清理過程中不要損傷輥面，確保輥面始終保持良好的狀態。
4. 復合壓力的優化
設備上，氣缸、結構及膠輥設計可能存在不合理或安裝不到位的情況，導致膠輥兩側的壓力不一致。此外，不同門幅產品的生產切換，尤其從窄門幅切換到寬門幅時，也會引發膠輥受力不均，導致壓痕印甚至起皺。
解決方案：定期做復寫紙測試，如同給設備做 “壓力測試”，檢查復合壓力是否一致，并根據結果進行調整。適當減少復合壓力，避免過大的壓力設置。同時，合理安排生產計劃，避免長時間僅生產窄幅產品，使膠輥能夠均勻受力。
5. 兩端間隙的精確調整
在轉移式涂布中，兩端間隙指的是涂輥和背輥之間的；在狹縫擠壓式涂布中，兩端間隙指的是唇口和基材之間的。兩端間隙不一致，就像剪刀的兩片刀刃不對稱，會導致極片打皺。
解決方案：操作員在涂布過程中，不管是涂第一面還是第二面，都要像對待精密儀器一樣，仔仔細細地調整兩端間隙。通過精密工具，如塞尺、間隙規，進行精確測量并調整，確保兩端間隙一致性。同時，檢查輥表面磨損情況，及時修復或更換。引入傳感設備，實時檢測涂布過程中兩端間隙狀態及壓力分布，如同給設備安裝了 “實時監控眼”，及時進行調整。在換產或調整工藝時，增加間隙校準環節，確保設備始終處于最佳狀態。
6. 強制性糾偏的合理處理
基材運行時若糾偏裝置匹配不當或校正不合理，會導致強制性糾偏，特別是放卷與收卷位置不在一條線的情況下，容易引發蛇形現象或強制性起皺。
解決方案：首先，關掉放卷或收卷糾偏裝置，讓基材通過自然走位到穩定位置后再打開糾偏，如同讓迷失方向的船只先自行調整航線。其次，做好糾偏位置標識，固定放卷和收卷的基準位置，為后續的生產提供穩定的參考。
7. 氣漲軸偏心的解決措施
氣漲軸發生一側有氣一側無氣時，整體卷姿會變成 “子彈頭形”，導致受力松緊不均而產生褶皺。
解決方案：及時更換有問題的氣漲軸，在使用前，要像檢查汽車輪胎是否漏氣一樣，檢查氣漲軸是否存在漏氣、充氣不均的情況，特別是氣囊和密封部件是否損壞。一旦發現氣漲軸不能保持均勻充氣，應立即更換，以避免影響生產連續性。同時，加強充氣操作管理，操作時，應從兩端均勻充氣，確保氣漲軸內的壓力平衡。根據基材的厚度和卷材張力要求，設定合適的氣壓，避免充氣不足或過度。
在鋰電池極片涂布的復雜工藝中，打皺問題猶如隱藏在迷宮中的謎題，涉及原料、基材、設備及工藝等多個維度。探尋其根本原因并找到有效的解決方案，不僅需要我們具備敏銳的觀察力和嚴謹?shù)姆治瞿芰?，更需要我們對每一個環節都保持高度的專注和精益求精的態度。通過本文對涂布極片打皺原因的全面解析及相應解決方案的詳細闡述，希望能為鋰電行業的從業者們提供一份實用的 “解謎指南”，助力大家在生產過程中有效降低起皺問題的發生率，提升極片涂布質量，為鋰電池產業的發展注入強勁動力。讓我們攜手共進，在追求卓越的道路上不斷探索，為推動鋰電池技術邁向新的高度而努力奮斗 。
